RefHP hogedrukkoppelingen | Soldeer koppelingen

Systeembeschrijving

Het SANHA RefHP® systeem onder merknaam "SA" (serie 29000) omvat soldeer fittingen uit koper-ijzer voor koper-ijzeren buizen speciaal ontwikkeld voor gebruik in hoge druk koelsystemen (tot 130 bar). De fittingen zijn geproduceerd uit het materiaal koper-ijzer (CuFe2P, CW107C) en voldoen aan alle eisen van VdTÜV materiaaldatasheet 567, AD2000-Merkblatt W 6/2.

In de koeltechnische sector en vooral bij commerciële en industriële koelsystemen, worden milieuvriendelijke oplossingen steeds belangrijker. Optimale resultaten worden bereikt door een verhoging van de efficiëntie en het gebruik van ecologisch verantwoorde koelmiddelen zoals CO2 (R744), die hoofdzakelijk worden gebruikt in het transkritische bereik met werkdrukken tot 130 bar.

SANHA RefHP® fittingen zijn speciaal ontworpen voor dergelijke toepassingen. Ze zijn uitermate geschikt voor leidingen in koelsystemen met een maximale werkdruk van 130 bar bij temperaturen van -196 °C tot 150 °C, voor stoffen van groep 2 volgens de Europese Pressure Equipment Directive (PED 97 / 23 / EC).

Praktische tips voor de montage

Voor het verbinden van de fittingen en leidingen moet zilver hardsoldeersel min. 2 % zilver gebruikt worden. We raden ook het gebruik van een flux FH 10 volgens DIN EN 1045 voor het solderen met koper legeringen aan.

De montage en verwerking van de fittingen moet in overeenstemming zijn met alle relevante technische voorschriften en regelgeving, in het bijzonder met DIN EN 378-2 "Koelsystemen en warmtepompen".

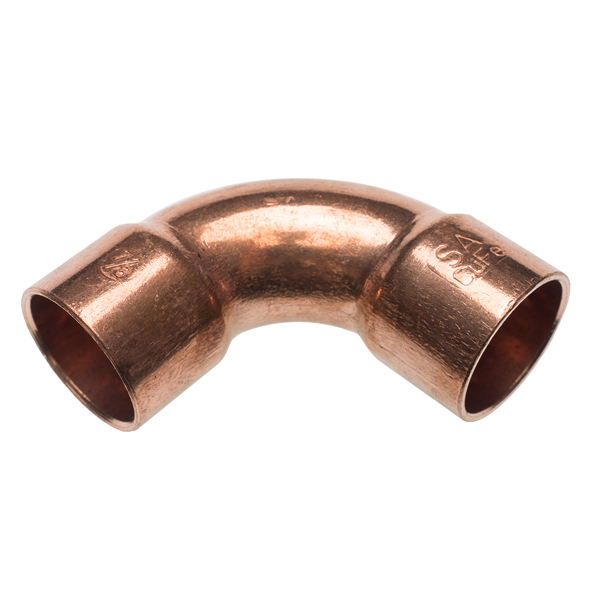

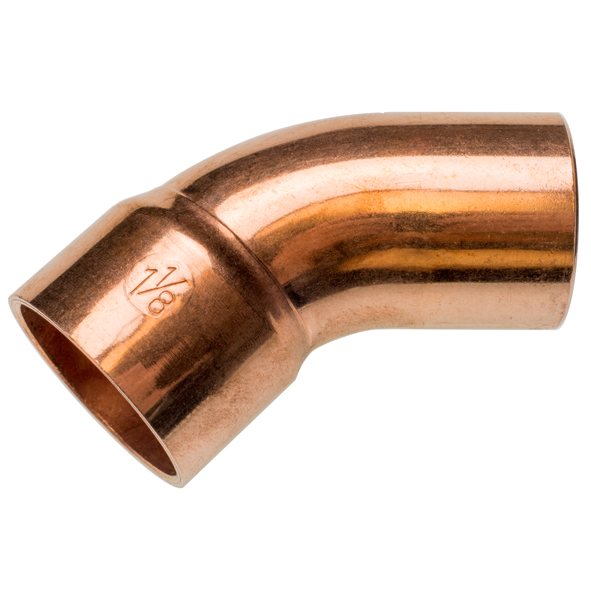

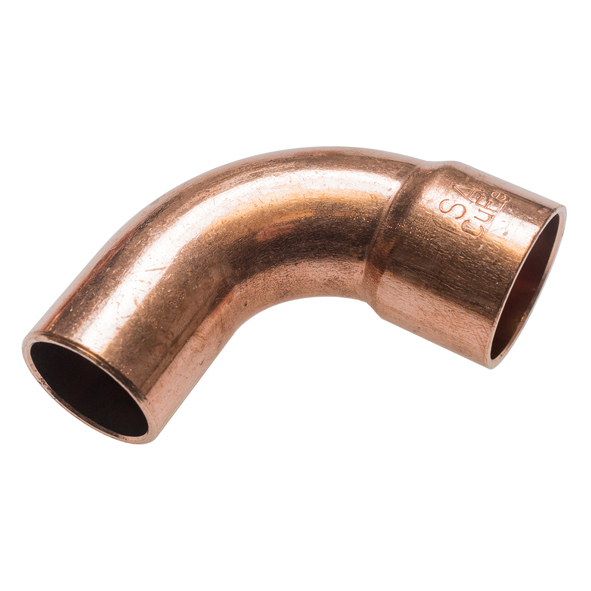

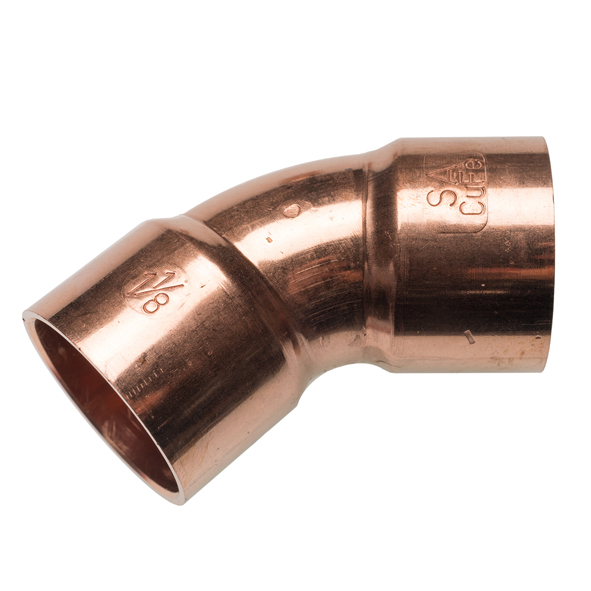

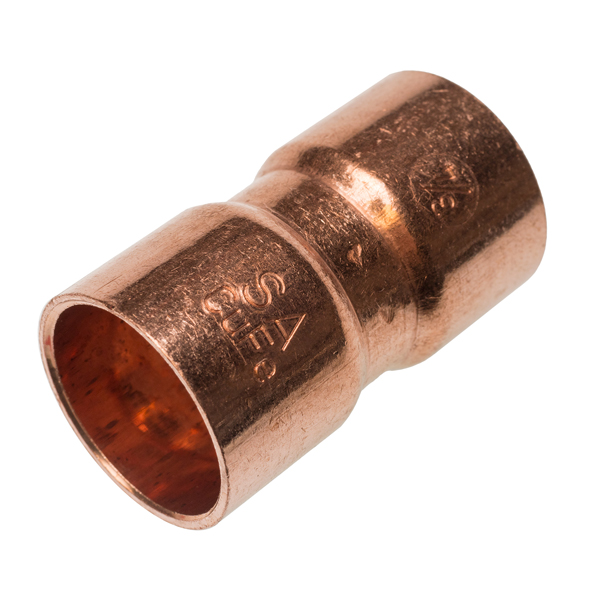

SANHA RefHP® fittingen worden met “SA CuFe” alsook de afmeting gemarkeerd.

Operationele condities voor SANHA RefHP® fittingen uit CuFeP2
Buitendiameter van de buis	Operationele druk
d ≤ 2 5/8"	130 bar
Operationele temperatuur	-196 °C - +150 °C

Algemene voordelen van onze hogedruksoldeerfittingen

Ideaal voor gebruik in hogedruktoepassingen zoals koel- en airconditioningsystemen, voornamelijk voor CO2-systemen
Geschikt voor een druk van 90 en zelfs tot 130 bar

RefHP® fittingen zijn compatibel met alle vier de op de markt verkrijgbare CuFe-pijptypes en bieden een hoge mate van flexibiliteit:

- KME - CL12
- HALCOR - TALOS XS
- Mueller - XHP
- Wieland - K65
SANHA® heeft meer dan 50 jaar ervaring in de productie van soldeerfittingen en hanteert zeer nauwe productietoleranties
Hoogste Europese kwaliteit door productie in eigen fabriek in Ternat (België)
Breed scala aan fittingen tot 2 5/8" in koper-ijzer. Speciale fittingen voor fabrikanten van koelinstallaties
Optimale reiniging van de fittingen resulteert in een koolstofwaarde van <0,5 mg C/dm². Dit is bepalend voor de kwaliteit van de gesoldeerde verbinding, omdat koolstofresten bij hogere soldeertemperaturen tot putcorrosie kunnen leiden
Eenvoudige herkenning voor en na de installatie: leidingen en fittingen zijn duidelijk gemarkeerd, zodat alle componenten in één oogopslag te herkennen zijn. Bovendien is het materiaal licht magnetisch en gemakkelijk te onderscheiden van koper door middel van een neodymiummagneet - een zeer praktisch voordeel!
Uitstekende bewerkingseigenschappen, geen giftige chemische elementen
Draagt in belangrijke mate bij aan een energiezuinig en milieuvriendelijk koelsysteem:
- Vergeleken met conventionele systemen, kan in transcritische CO2-systemen tot 25 % energie bespaard worden!
- Dit is vooral belangrijk voor supermarkten, waar koelsystemen 24 uur per dag, 7 dagen per week en 7 dagen per week in bedrijf zijn
Geschikt voor installatie volgens de Europese Richtlijn Drukapparatuur
Overgangsfittingen verkrijgbaar in metrische maten

Voordelen van koper-ijzer ten opzichte van TIG-lassen van roestvrij staal

Kostenbesparing door tijdsbesparing:

- Koper-ijzer kan gesoldeerd worden en deze techniek is veel eenvoudiger dan TIG-lassen
- Hardsolderen is 2,5x sneller dan TIG-lassen

Kostenbesparingen door arbeidskosten:

- TIG-lassers hanteren hogere uurtarieven dan werknemers die kunnen solderen/hardsolderen
- Door de snellere techniek van het solderen zal de totale arbeidskost per uur veel lager zijn
Kostenbesparingen door vermindering van de algemene kosten:
- TIG-lassers moeten jaarlijks een dure en tijdrovende opleiding volgen
- Veel bedrijven vertrouwen voor het TIG-lassen op onderaannemers, omdat ze zelf geen medewerkers in dienst hebben. Deze kosten zijn dus niet meer nodig

Voordelen van koper-ijzer ten opzichte van messing

Messing moet langzamer en voorzichtiger worden verhit: Tijdwinst tot 25 %
Messing moet gesoldeerd worden met een hoger zilvergehalte (lager werkpunt), wat duurder is: CuFe = 2-5 % zilver, Messing = 15 % zilver

Toepassingsbereik

Koelsystemen

Hogedruktoepassingen

Meer toepassingen op aanvraag.

Certificeringen

Land	Certificeerder	Download
		RefHP \| KDWU (POL)
		RefHP \| UL (USA)

Referenties

Land	Referentie	Product
	Carrefour, Bruxelles	RefHP® \| CuFe
	Carrefour, Essen	RefHP® \| CuFe
	Carrefour, Schoten	RefHP® \| CuFe
		RefHP® \| CuFe
		RefHP® \| CuFe
		RefHP® \| CuFe
	Auchan Gyömrői Hungary, Ungarn	RefHP® \| CuFe
	Auchan Gyömrői Hungary, Ungarn	RefHP® \| CuFe
	NESCO champignonkwekerij, Sint-Oedenrode	RefHP® \| CuFe
	ProMessa, Deventer	RefHP® \| CuFe, PURAPRESS® \| Loodvrij siliciumbrons, SANHA®-Press \| Koper, NiroTherm® \| Roestvrij staal
	Staay Van Rijn, Venlo	RefHP® \| CuFe
	Food market Biedronka, Aleksandrow Kujawski, Polen	RefHP® \| CuFe
	Food market Biedronka, ZielonaGóra, Polen	RefHP® \| CuFe
	Food market Piotr i Pawel, Bydgoswcz, Polen	RefHP® \| CuFe
	Market Makro Cash and Carry, Częstochowa, Polen	RefHP® \| CuFe
	Market Makro Cash and Carry, Opole, Polen	RefHP® \| CuFe
	Postfuhramt, Polen	RefHP® \| CuFe
	ICA MAXI, Kungsbacka Sweden	RefHP® \| CuFe

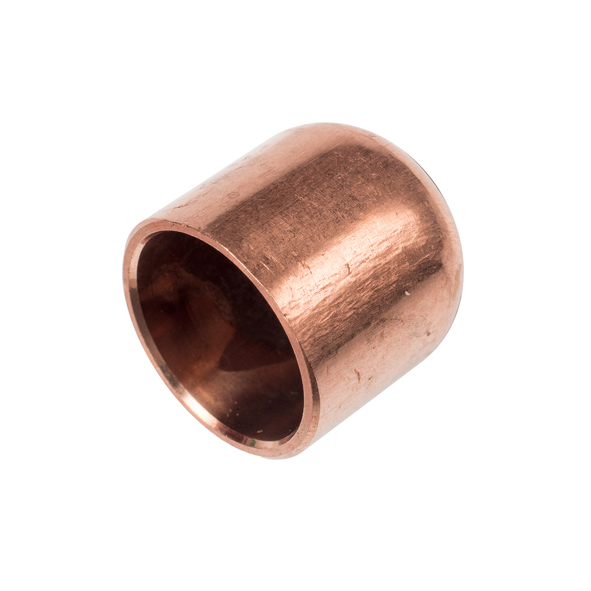

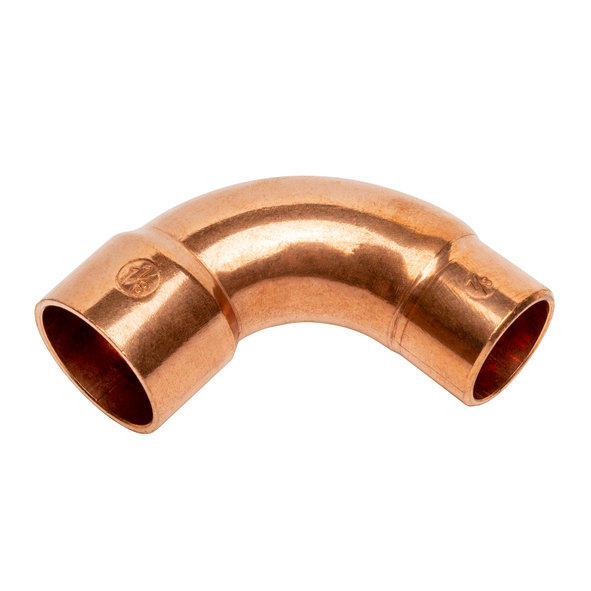

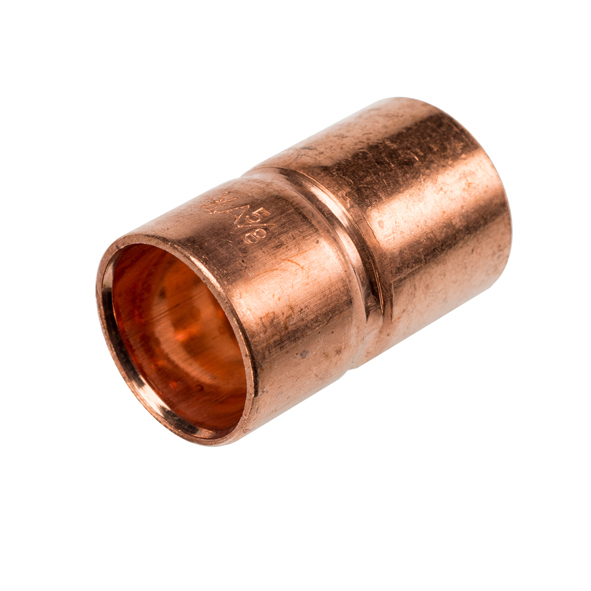

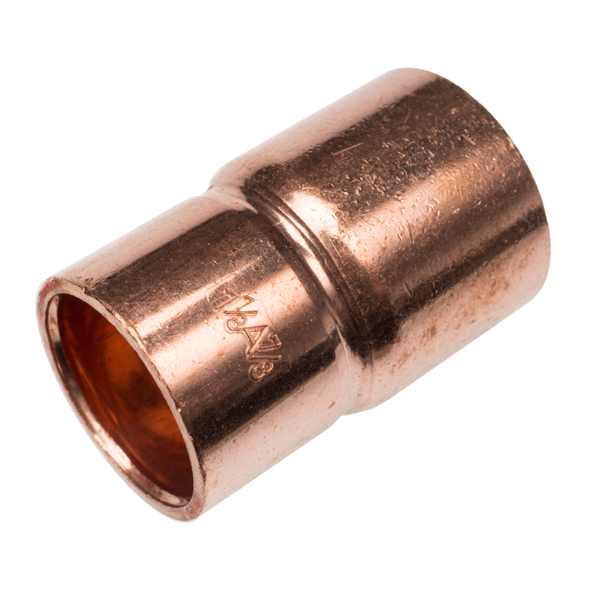

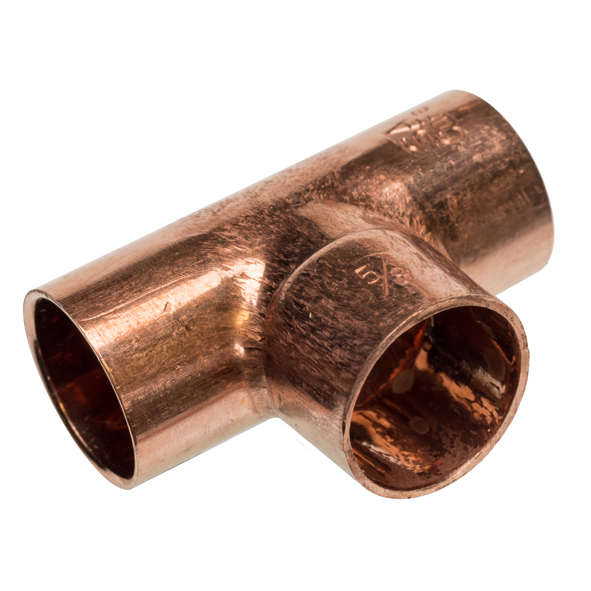

RefHP® (Serie 29000) | CuFe
