Koppelingen SA 4000

Systeembeschrijving

De SANHA® serie 4000 en 5000 met het merk "SA" omvatten soldeer en overgangsfittings voor koperen leidingen volgens DIN EN 1057 en DIN EN 13348. Alle producten zijn gecertificeerd volgens DVGW GW 6 en GW 8 alsook door Gütegemeinschaft Kupferrohr e.V volgens RAL RG641/4.

De SANHA®-Capillaire soldeerfittingen worden geproduceerd uit het koper (Cu-DHP, CW024A voor vormdelen) en koperlegering CC499K (delen met schroefdraad, gietstukken) en voldoen aan alle eisen van DIN EN 1254.

Producten

29 Producten

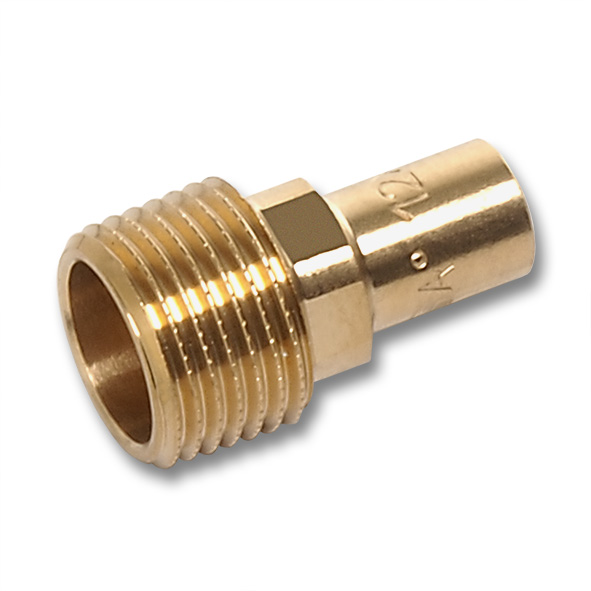

4280G

Bronzen puntstuk mannelijke aansluiting

Bekijk product

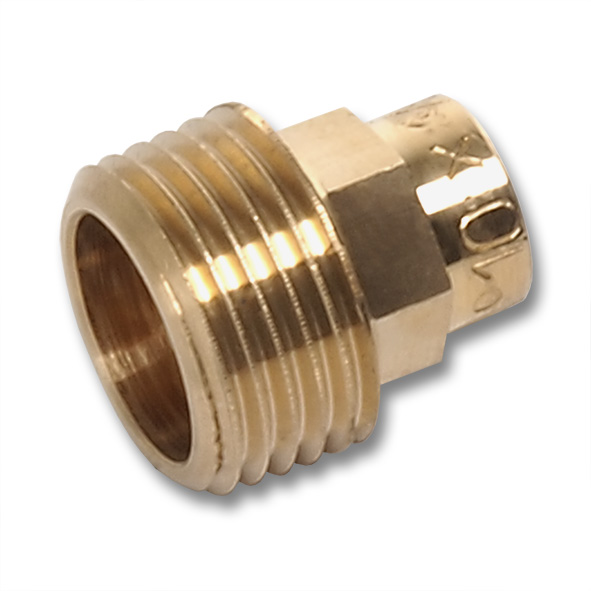

4243G

Bronzen puntstuk

Bekijk product

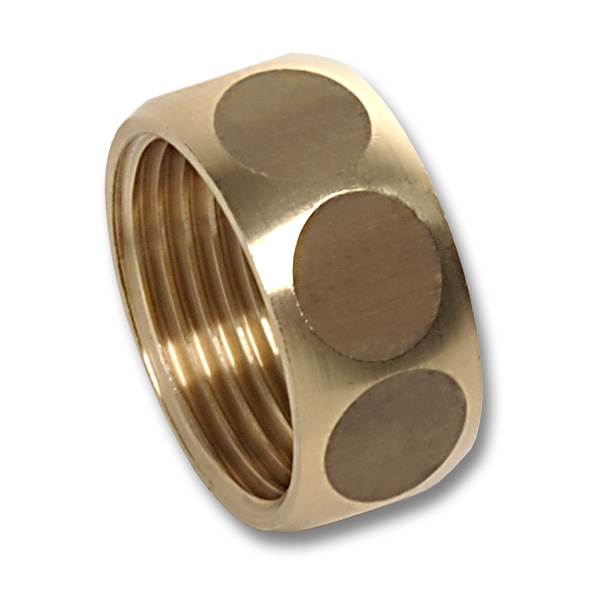

4374

Moer messing

Bekijk product

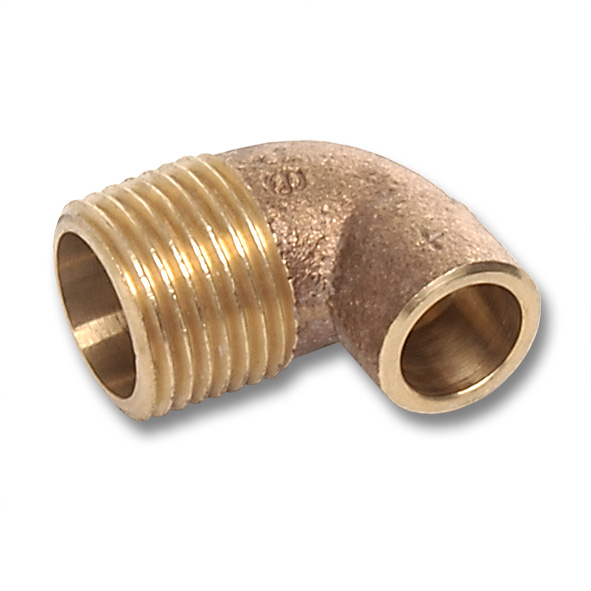

4092G

Bronzen Knie AG

Bekijk product

4472G

Br wandkoppeling flens

Bekijk product

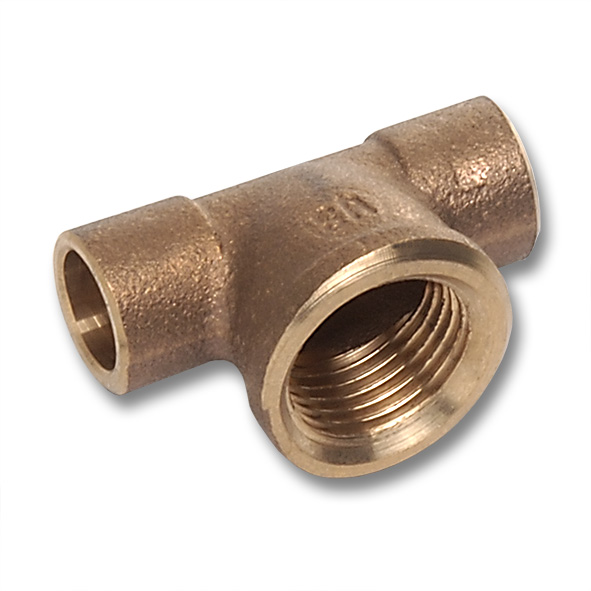

4130G

Brons T-stuk

Bekijk product

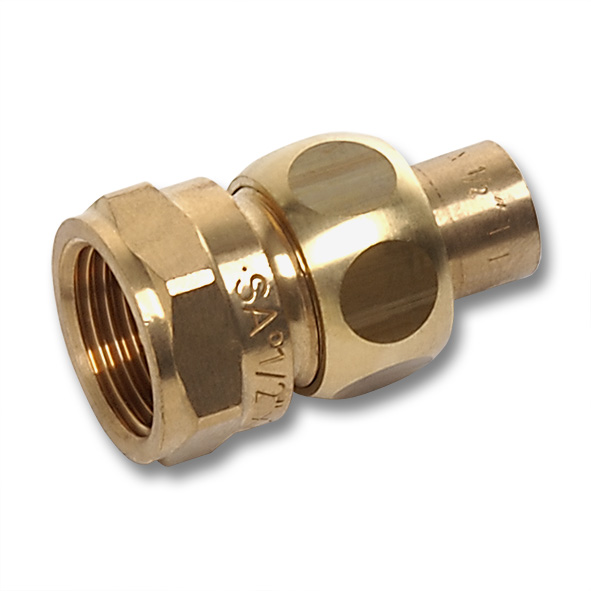

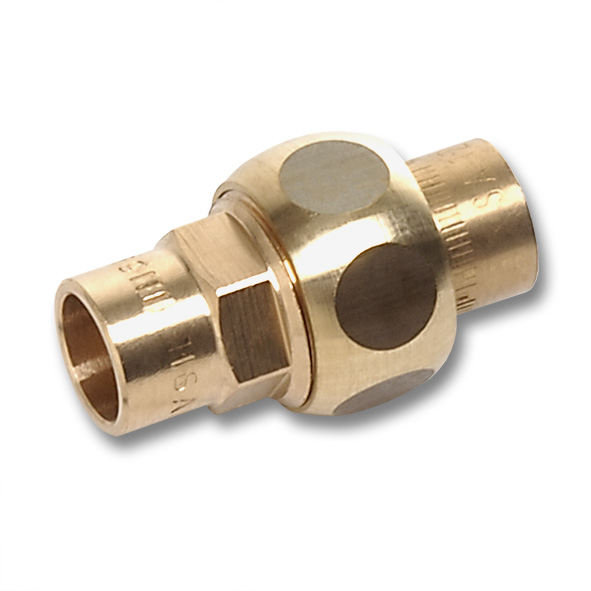

4330

Br Koppeling vlakdichtend

Bekijk product

4359G

Halve buiskopp+dichtingen

Bekijk product

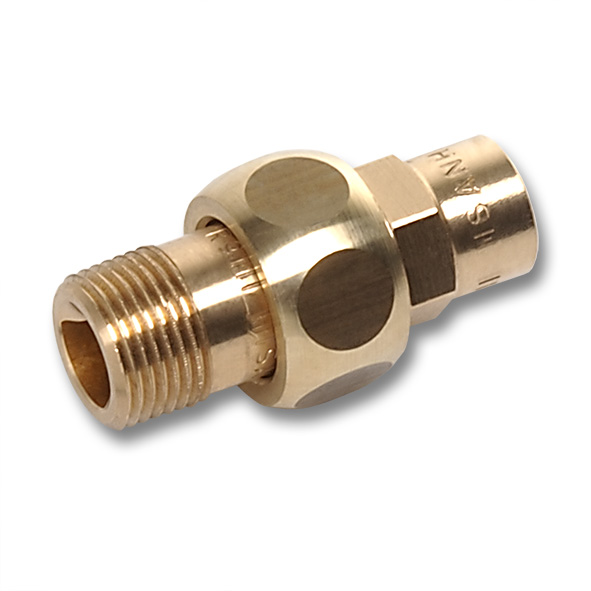

4341G

Br Koppeling AG kon dicht

Bekijk product

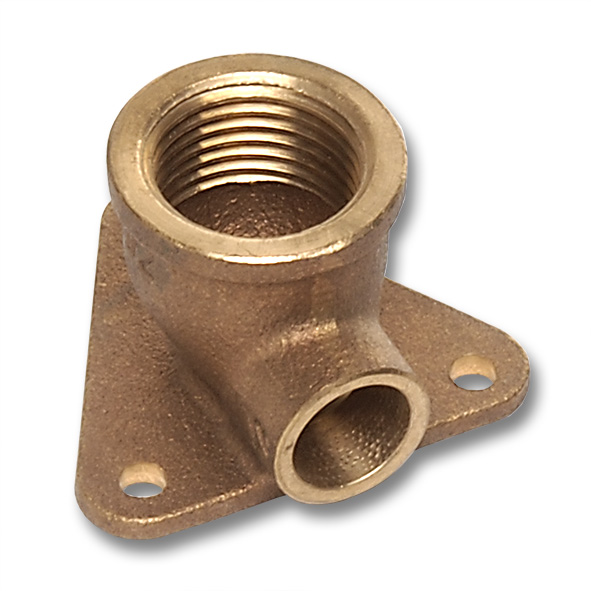

4471G

Br Wandkoppeling

Bekijk product

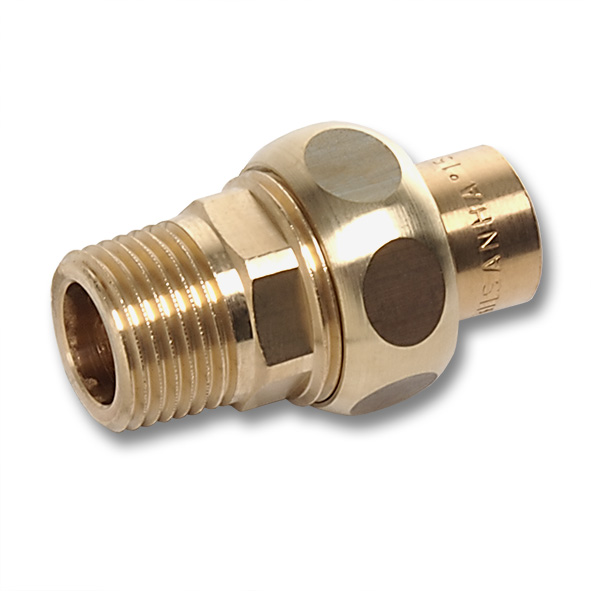

4333G

Br Koppeling AG vlakdicht

Bekijk product

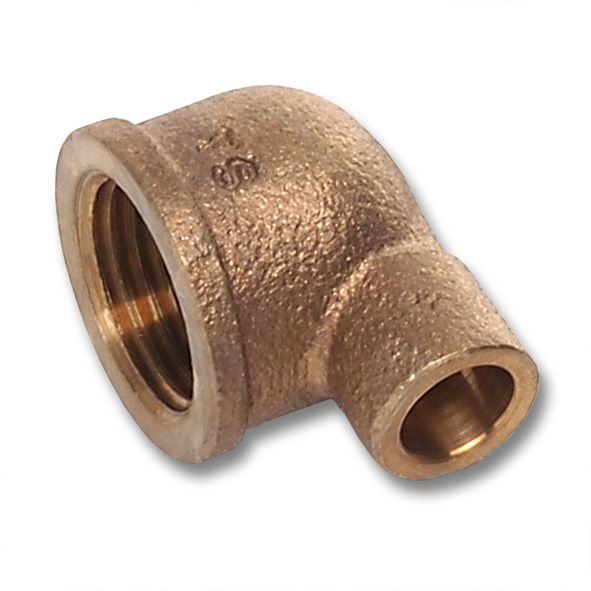

4090G

Bronzen Knie IG

Bekijk product

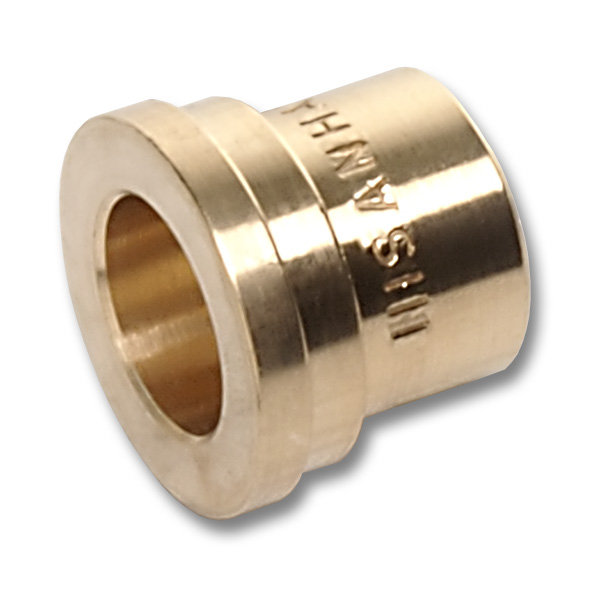

4372

Br inlegdeel vlakdichtend

Bekijk product

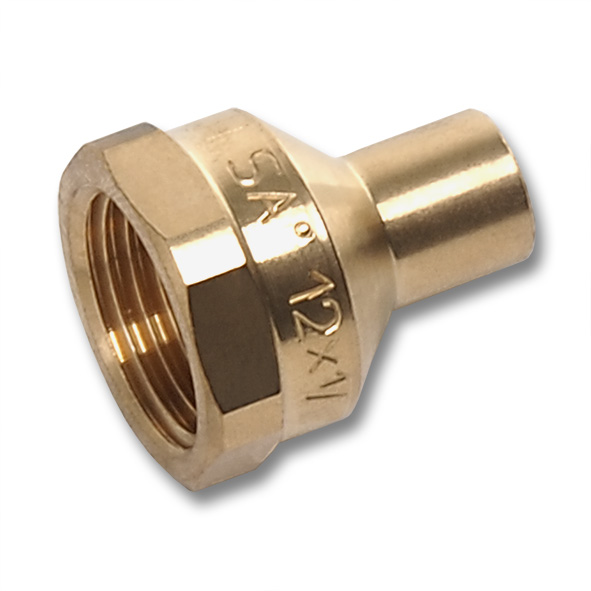

4246G

Br Verloopsok mannelijke aansluiting

Bekijk product

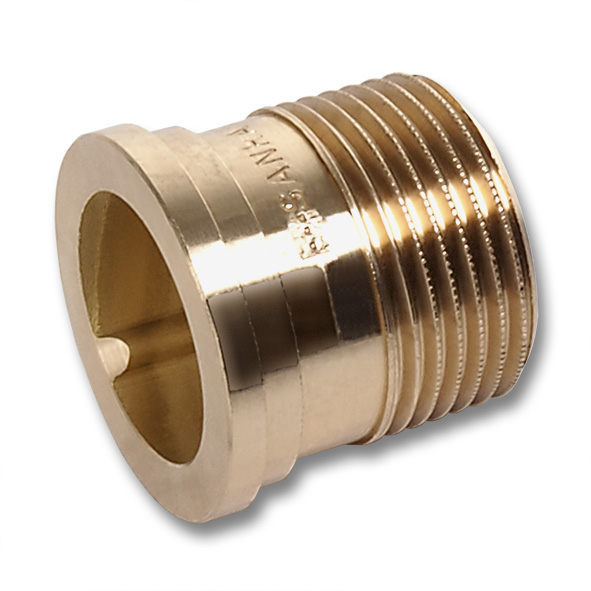

4371G

Inlegdeel vlak buitendr

Bekijk product

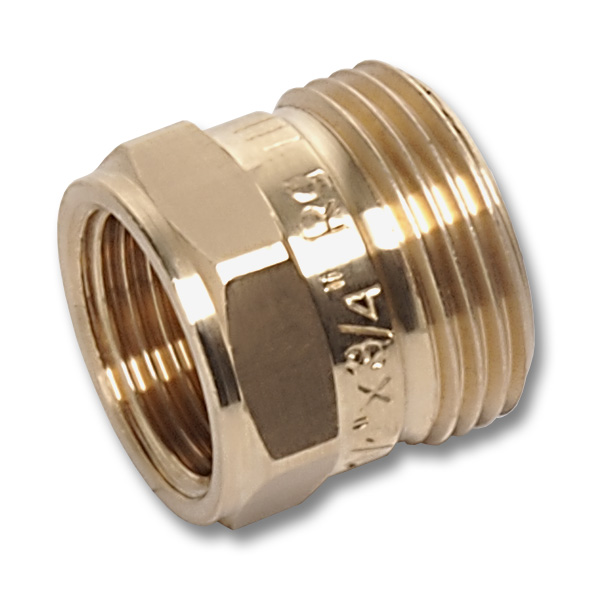

4370

Schroefstuk binnendr vlak

Bekijk product

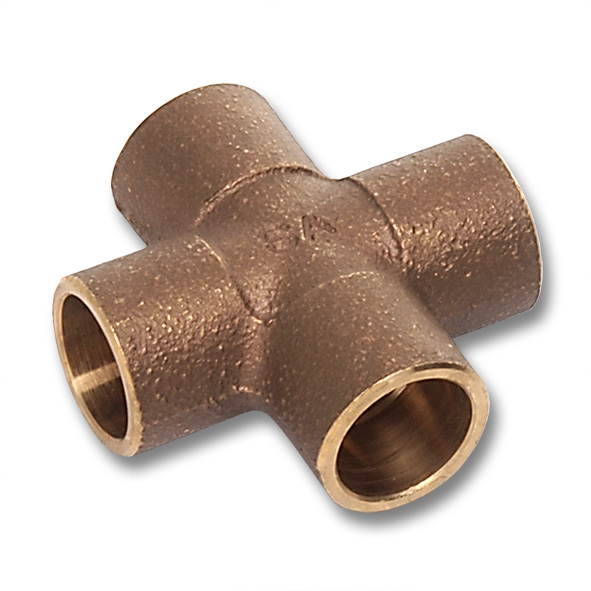

4180

Bronzen kruis-stuk

Bekijk product

DCU

Dichting Centellen voor wartelmoer

Bekijk product

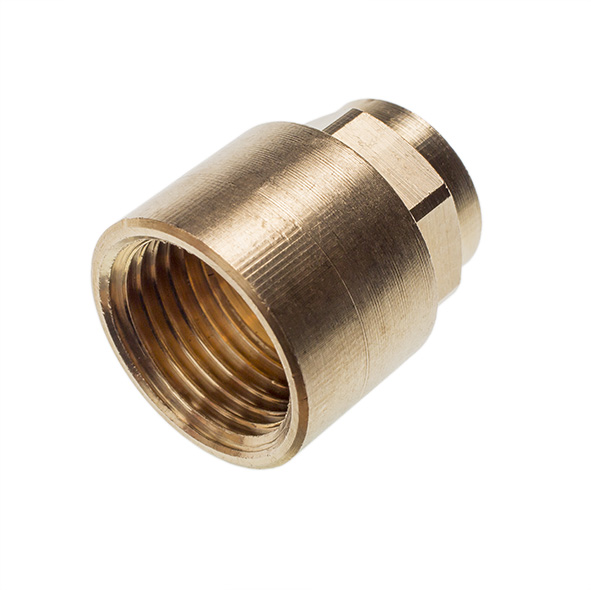

4270G

Br Verloopsok

Bekijk product

4343G

Br Koppeling AG kon dicht

Bekijk product

4340G

Br Koppeling IG kon dicht

Bekijk product

4331G

Br Koppeling AG vlakdicht

Bekijk product

4340

Br koppeling kon dicht

Bekijk product

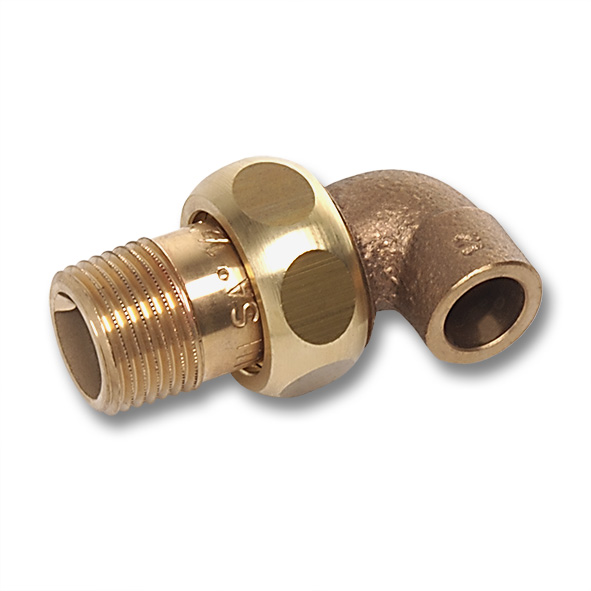

4098G

RG Kniekopp AG kon dicht

Bekijk product

Maximale toegelaten werkdrukken voor koperbuizen met SANHA® capillaire soldeerfittingen
Verbindingstype	Operationele temperatuur	Buitendiameter van de buis
		6...28 mm	35...54 mm	64...108 mm
Solderen	30 °C	45 bar	25 bar	16 bar
	65 °C	25 bar	16 bar	16 bar
	110 °C	16 bar	10 bar	10 bar
Hardsolderen	30 °C	45 bar	25 bar	16 bar
	65 °C	25 bar	16 bar	16 bar
	110 °C	16 bar	10 bar	10 bar
Draadtype: Aansluitschroefdraad: R/Rp draad volgens EN 10226, Bevestigingsschroefdraad (moer): G draad volgens ISO 228

SANHA® capillaire soldeerfittingen tot d = 108 mm zijn geschikt voor de koelsector.

Voor toepassingen buiten het toepassingsgebied van deze tabel kan u contact opnemen met onze technische klantendienst.

Features

Snelle en veilige montage

In de draad dichtende schroefdraden en nauwe productietoleranties die de montage van de installatie bevorderen. Draad volgens EN 10226 – ISO 7/1 Type R en Rp
Gladde oppervlakken van de soldeeruiteinden door het design van de eigen productietools. Daardoor is er een betere doorstroming van het soldeersel, wat een veilige verbinding (op het vlak van dichtheid) waarborgt
Consistente afmetingen (1 fabriek / 1 productiesysteem)
Lagere dimensionale toleranties d.m.v. onze eigen productietechnologie, onze eigen kwaliteitseisen en betere kwaliteit van de grondstoffen die enkel in Europa te vinden is.

Premium materiaal

Alle soldeerfittingen worden zorgvuldig ontvet en gereinigd in speciaal gebouwde wastrommels en zijn daardoor geschikt voor toepassingen die moeten voldoen aan de strengste eisen zoals medische gassen
Optimale corrosiebestendigheid en hygiëne door het lage koolstofgehalte (<0,5 mg C /dm²)
Omvangrijk portfolio van 6 tot 108 mm

Toepassingsbereik

Drinkwater

Verwarming / Koeling

Koelsystemen

Medische gassen

Gasinstallaties

Zonne-energiesystemen

Perslucht

Technische gassen

Meer toepassingen op aanvraag.

Certificeringen

Land	Certificeerder	Download
		SA 4000 \| DVGW (GER)
		Serie 4000 + 5000 \| EMI-NME (HUN)
		SA 4000 \| TIFQ (ITA)
		SA Serie 4000 + 5000 \| UA (UKR)
		Serie 4000/5000 + SANHA®-Press + 3fit®-Push + SANHA®-Therm \| UC (UKR)
		PURAFIT® + SA 4000 \| PZH (POL)
		SA 4000 + 5000 \| PZH (POL)
		SA Serie 4000 + 5000 \| TSU (SVK)
		SA 4000 + 5000 \| SZU (CZE)
		SA series 4000 + 5000 \| Kitemark (UK)
		SA Serie 4000 + 5000 \| SVGW (SUI)

Referenties

Land	Referentie	Product
	PowerWater, Alice Springs	Soldeerfittingen "SA 4000" \| Koper, NiroSan® \| Roestvrij staal, SANHA®-Therm Industry \| Koolstofstaal
	PowerWater, Palumpa, Northern Territory	Soldeerfittingen "SA 4000" \| Koper, NiroSan® \| Roestvrij staal, SANHA®-Therm \| Koolstofstaal
	PowerWater, Ramingining, Northern Territory	Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000", NiroSan® \| Roestvrij staal, SANHA®-Press Solar \| Koper en koperlegering, Lasfittingen "SA"
	PowerWater, Ramingining, Northern Territory	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, NiroSan® \| Roestvrij staal, SANHA®-Press Solar \| Koper en koperlegering, Lasfittingen "SA"
	AZ Dalta, Rumbeke	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	AZ Groeninge, Kortrijk	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	AZ Sint, Nicolaas	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Hopital Epicura, Ath	Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Koningin Fabiola, Huderf	Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Mont Legia, Luik	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Rijnstate Ziekenhuis, Arnhem	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Sint Andries, Tielt	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	St. Jan, Brugge	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	MT Medizin und Technik GmbH, Oschatz	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
