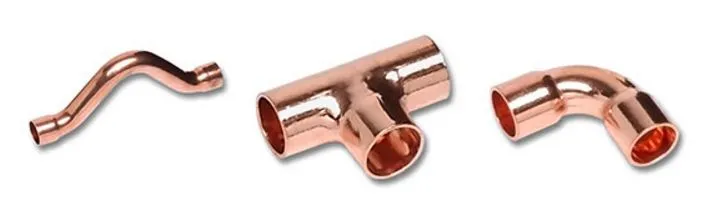

Lötfittingen SA 5000

Systeembeschrijving

De SANHA® serie 4000 en 5000 met het merk "SA" omvatten soldeer en overgangsfittings voor koperen leidingen volgens DIN EN 1057 en DIN EN 13348. Alle producten zijn gecertificeerd volgens DVGW GW 6 en GW 8 alsook door Gütegemeinschaft Kupferrohr e.V volgens RAL RG641/4.

De SANHA®-Capillaire soldeerfittingen worden geproduceerd uit het materiaal koper (Cu-DHP, CW024A voor vormdelen) en koperlegeringen CC499K (delen met schroefdraad, gietstukken) en voldoen aan alle eisen van DIN EN 1254.

Getest en gecertificeerd door Gastec, KVBG, BSI-Kitemark.

Producten

20 Producten

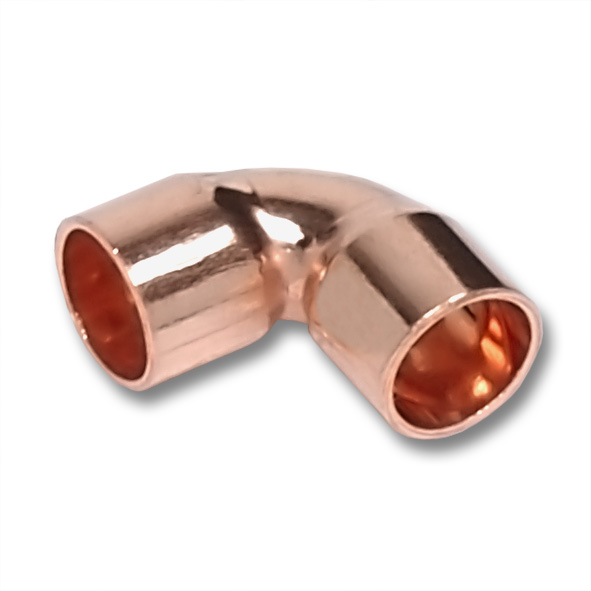

5090

Cu Knie, verloop 90° 2M

Bekijk product

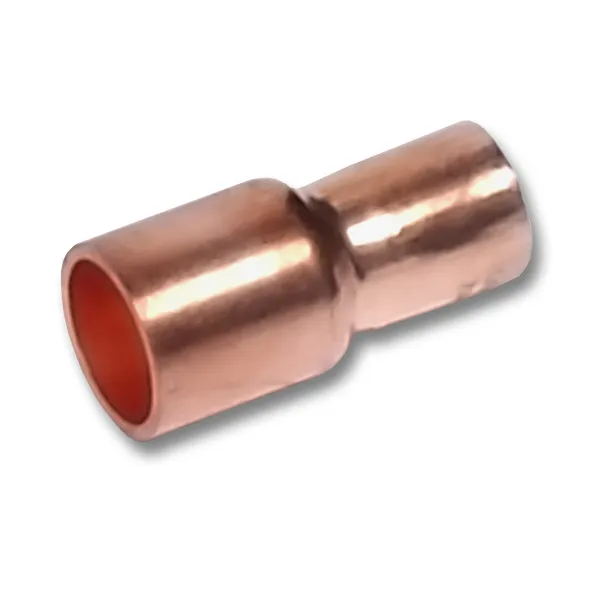

5243

Cu Inschuifsok

Bekijk product

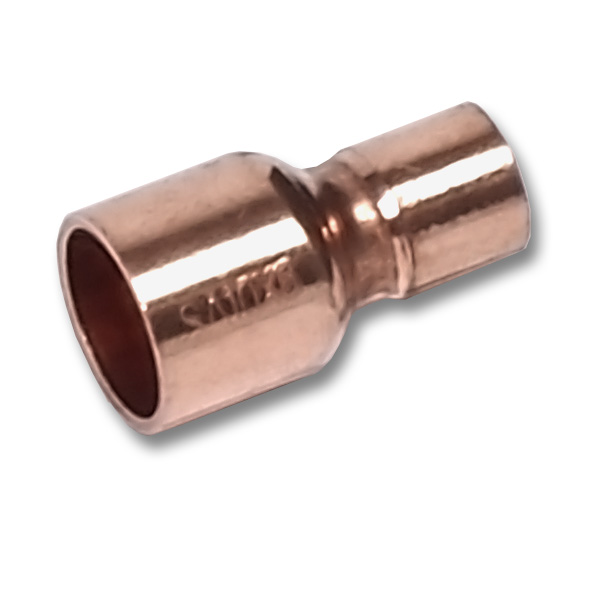

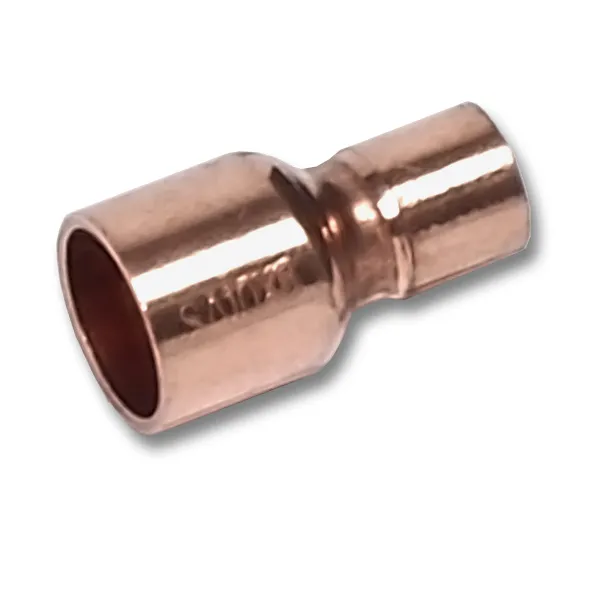

5240

Cu Verloopsok

Bekijk product

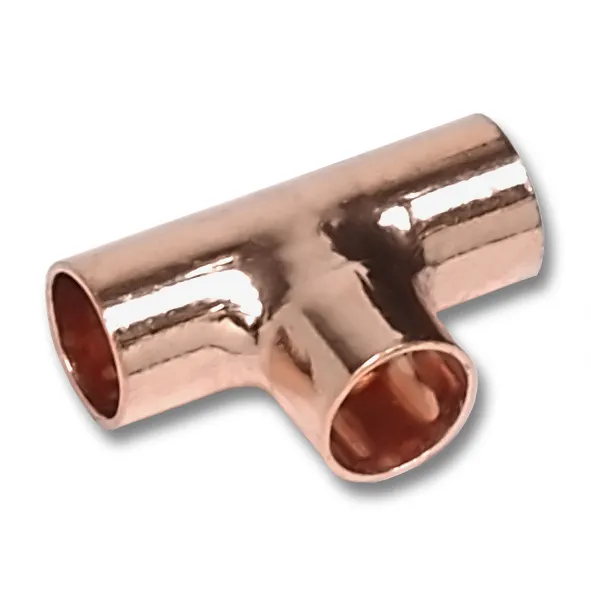

5130

T-stuk

Bekijk product

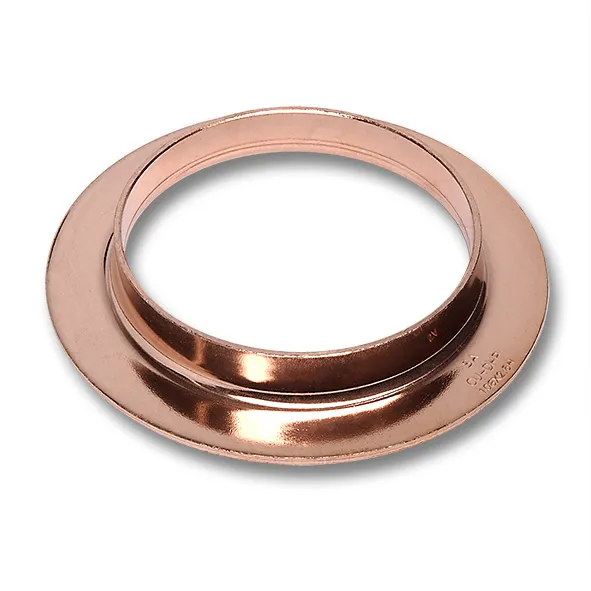

WBS H

Kantplaat vr hardsoldeer

Bekijk product

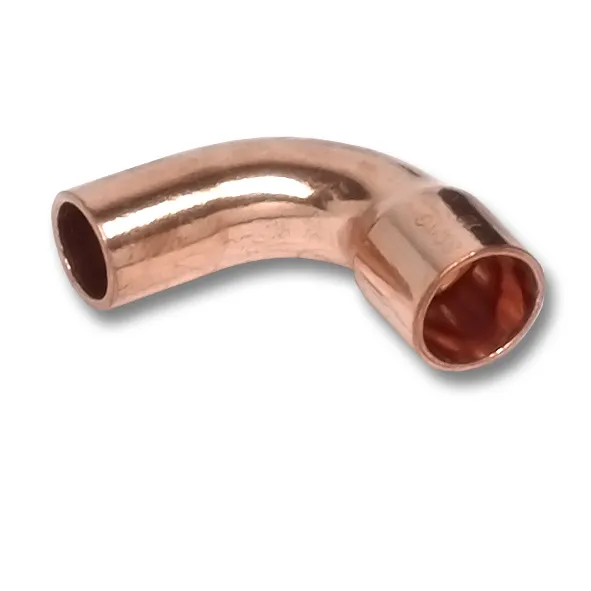

5001A

Koperen Bocht 90° 1M

Bekijk product

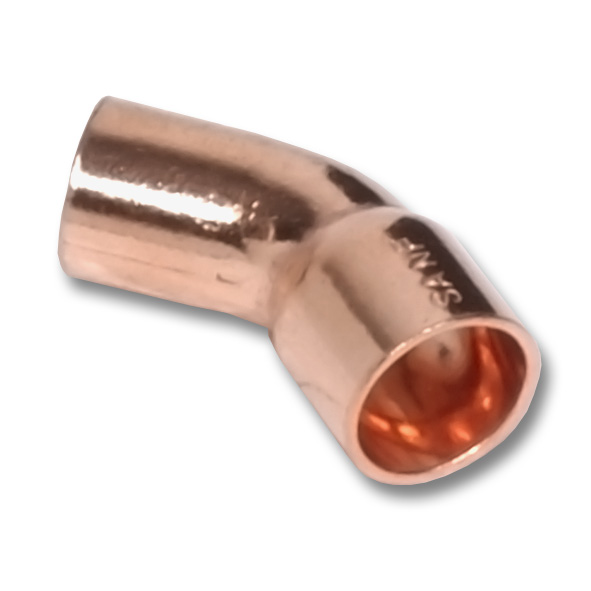

5040

Koperen Bocht 45° 1M

Bekijk product

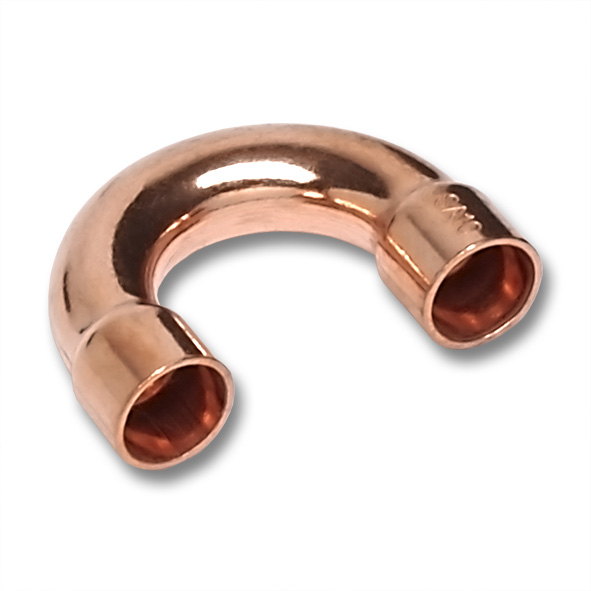

5060

Koper Retourbocht 180° 2M

Bekijk product

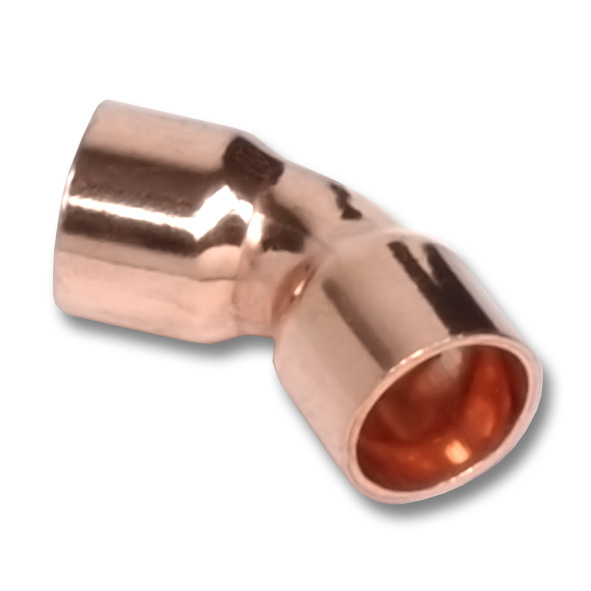

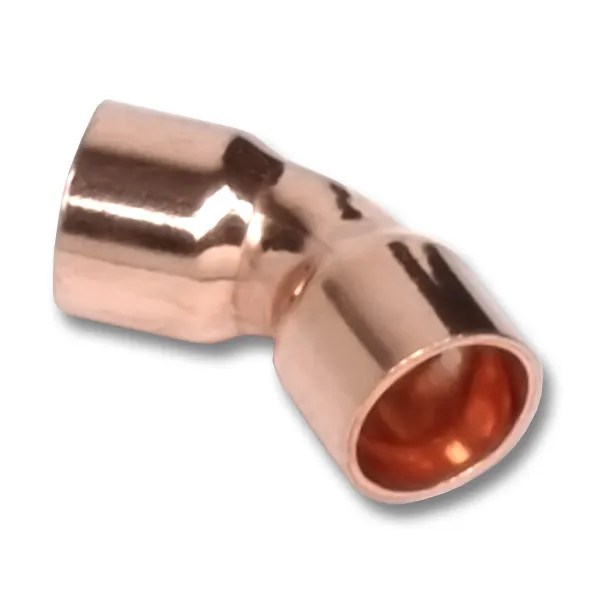

5041

Koperen Bocht 45° FxF

Bekijk product

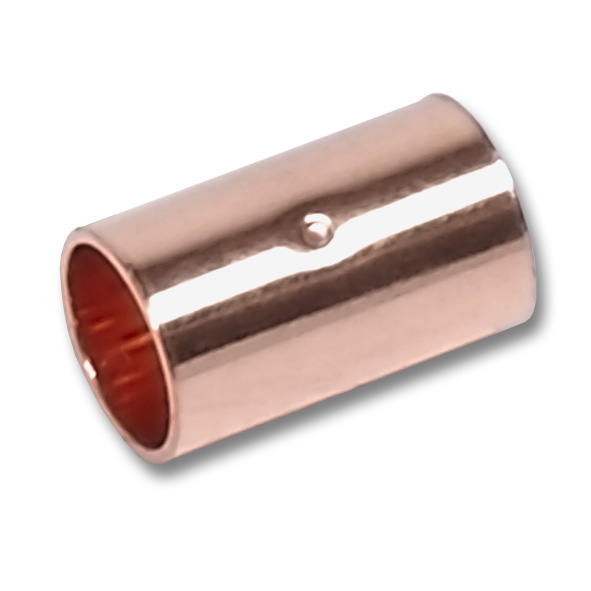

5270

Koperen Mof

Bekijk product

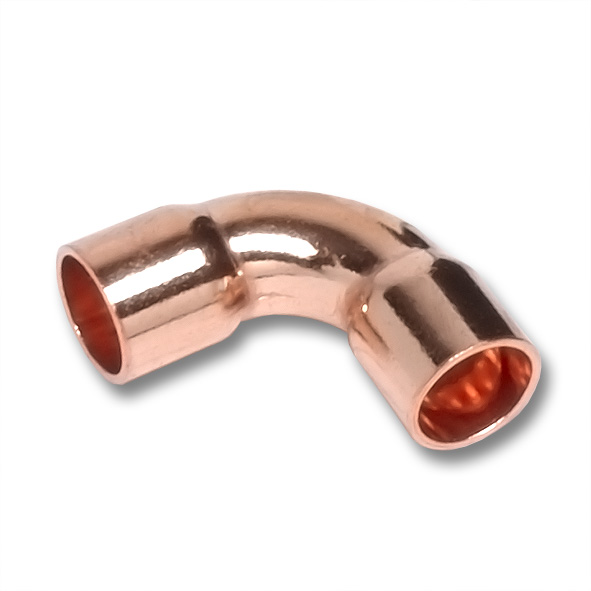

5002A

Koper Bocht 90° FxF

Bekijk product

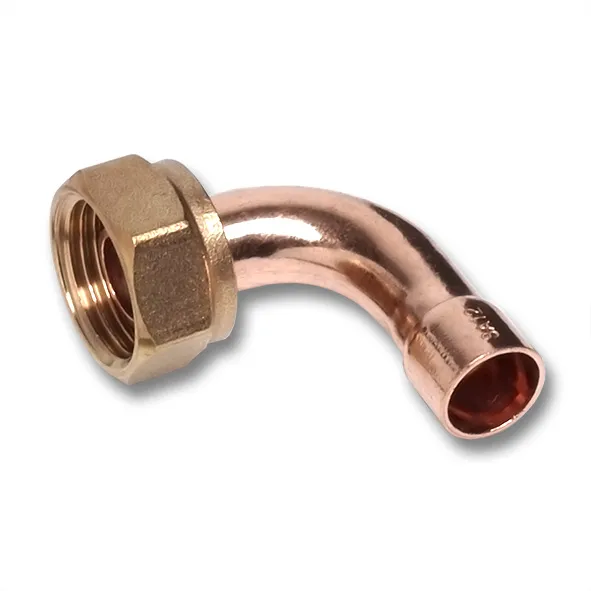

5002G

Bocht 90° +1/2 koppeling

Bekijk product

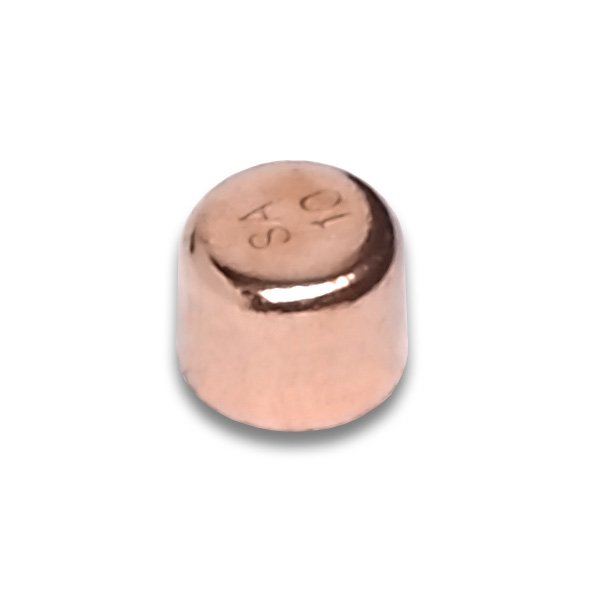

5301

Cu Kap

Bekijk product

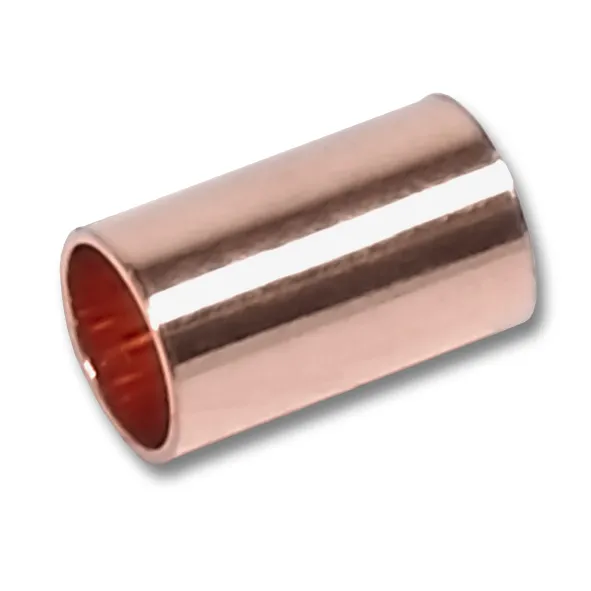

5270S

Cu Overschuifsok

Bekijk product

DCU

Dichting Centellen voor wartelmoer

Bekijk product

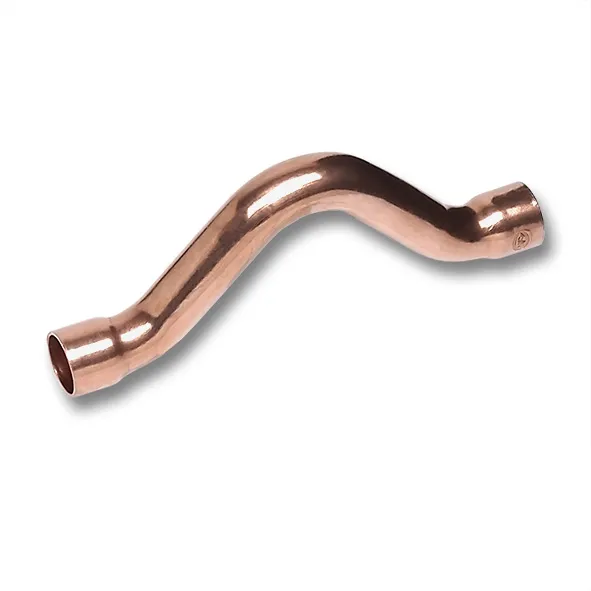

5085

Cu U-bocht 2M

Bekijk product

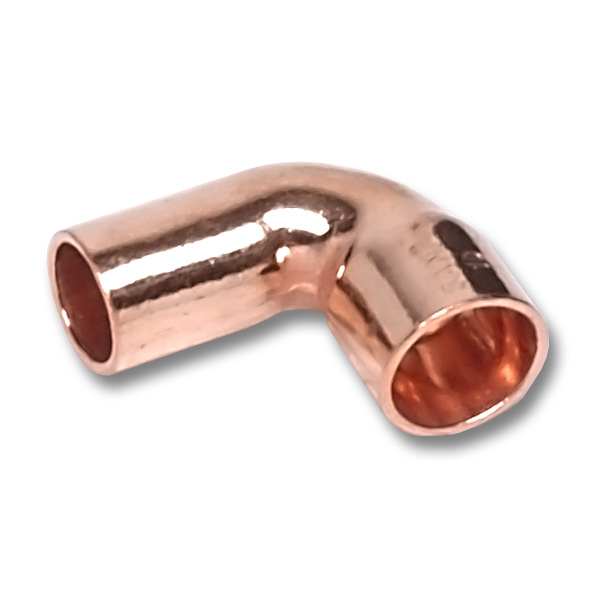

5092

Cu Knie 90° 1M

Bekijk product

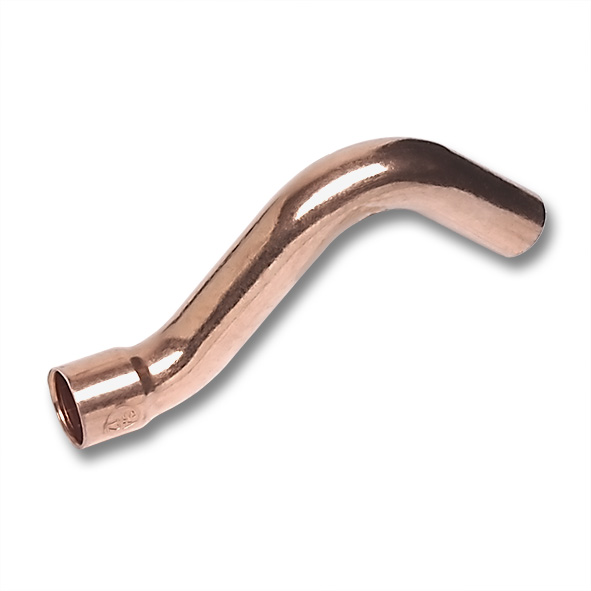

5086

U-bocht 1M

Bekijk product

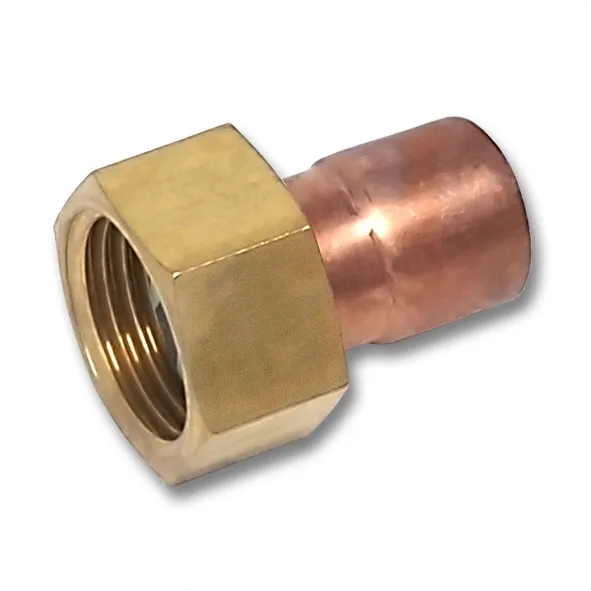

5359G

Cu Halve Buiskoppeling

Bekijk product

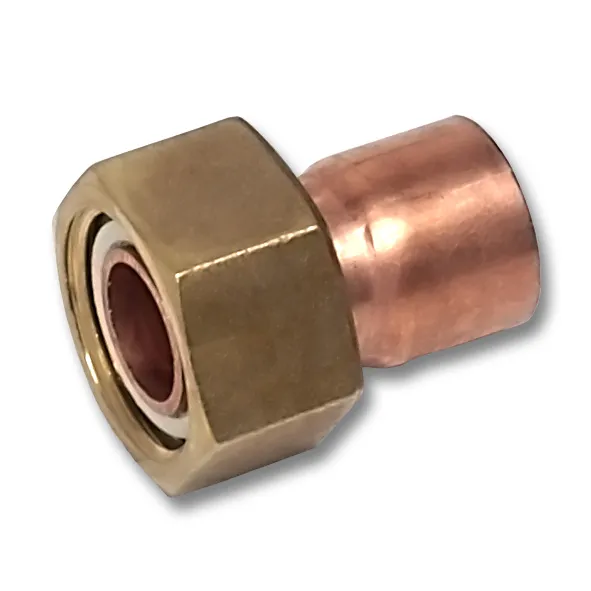

5240G

Cu 1/2koppel vlakdichtend

Bekijk product

Maximale toegelaten werkdrukken voor koperbuizen met SANHA® capillaire soldeerfittingen
Verbindingstype	Operationele temperatuur	Buitendiameter van de buis
		6...28 mm	35...54 mm	64...159 mm
Solderen	30 °C	45 bar	25 bar	16 bar
	65 °C	25 bar	16 bar	16 bar
	110 °C	16 bar	10 bar	10 bar
Hardsolderen	30 °C	45 bar	25 bar	16 bar
	65 °C	25 bar	16 bar	16 bar
	110 °C	16 bar	10 bar	10 bar
Draadtype: Aansluitschroefdraad: R/Rp draad volgens EN 10226, Bevestigingsschroefdraad (moer): G draad volgens ISO 228

SANHA® capillaire soldeerfittingen tot d = 159 mm zijn geschikt voor de koelsector. Volgens de Drukapparatuur richtlijn 97/23 /EG, bedraagt de werkdruk van een professionele installatie bij het gebruik van zilverhoudend soldeersel in combinatie met het passend vloeimiddel max. 45 bar.

Voor toepassingen buiten het toepassingsgebied van deze tabel kan u contact opnemen met onze technische klantendienst.

Features

Snelle en veilige montage

In de draad dichtende schroefdraden en nauwe productietoleranties die de montage van de installatie bevorderen. Draad volgens EN 10226 – ISO 7/1 Type R en Rp

Gladde oppervlakken van de soldeeruiteinden door het design van de eigen productietools. Daardoor is er een betere doorstroming van het soldeersel, wat een veilige verbinding (op het vlak van dichtheid) waarborgt

Consistente afmetingen (1 fabriek / 1 productiesysteem)

Lagere dimensionale toleranties d.m.v. onze eigen productietechnologie, onze eigen kwaliteitseisen en betere kwaliteit van de grondstoffen die enkel in Europa te vinden is

Premium materiaal

Alle soldeerfittingen zijn zorgvuldig ontvet en gereinigd in speciaal gebouwde wastrommels en zijn daardoor geschikt voor toepassingen die moeten voldoen aan de strengste eisen zoals medische gassen

Optimale corrosiebestendigheid en hygiëne door het lage koolstofgehalte (<0,5mg C /dm²)

Omvangrijk portfolio van 6 tot 159 mm

Toepassingsbereik

Drinkwater

Verwarming / Koeling

Koelsystemen

Medische gassen

Gasinstallaties

Zonne-energiesystemen

Perslucht

Technische gassen

Meer toepassingen op aanvraag.

Certificeringen

Land	Certificeerder	Download
		SA 5000 \| DVGW (GER)
		SA 5000 \| RAL (GER)
		SA 5000 \| AFNOR (FRA)
		Serie 4000 + 5000 \| EMI-NME (HUN)
		SA 5000 \| TIFQ (ITA)
		SA 5000 \| KIWA (NED, English version)
		SA Serie 4000 + 5000 \| UA (UKR)
		Serie 4000/5000 + SANHA®-Press + 3fit®-Push + SANHA®-Therm \| UC (UKR)
		SA 4000 + 5000 \| PZH (POL)
		SANHA®-Press + SANHA®-Press Solar + SA 5000 \| PZH (POL)
		SA Serie 4000 + 5000 \| TSU (SVK)
		SA 4000 + 5000 \| SZU (CZE)
		SA series 4000 + 5000 \| Kitemark (UK)
		SA Serie 4000 + 5000 \| SVGW (SUI)

Referenties

Land	Referentie	Product
	BT Rangers & Government, Northern Territory	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 5000", SANHA®-Therm Industry \| Koolstofstaal
	Port Keats Wadeye Power Station, Northern Territory	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 5000", NiroSan® Gas \| Roestvrij staal, NiroSan® Industry \| Roestvrij staal
	PowerWater, Ramingining, Northern Territory	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, SANHA®-Press Solar \| Koper en koperlegering, Lasfittingen "SA", NiroSan® \| Roestvrij staal
	AZ Dalta, Rumbeke	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	AZ Groeninge, Kortrijk	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	AZ Sint, Nicolaas	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Mont Legia, Luik	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Rijnstate Ziekenhuis, Arnhem	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	Sint Andries, Tielt	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	St. Jan, Brugge	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
	MT Medizin und Technik GmbH, Oschatz	Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 4000" \| Koper, Soldeerfittingen "SA 5000"
