NiroSan® gasfittingen en -buizen

Systeembeschrijving

Het installatiesysteem NiroSan® Gas bestaat uit hoogwaardige NiroSan® Gas systeempersfittingen met een gemonteerde HNBR dichtring (Gehydrogeneerde Nitril-butadieen rubber) en NiroSan® roestvrij stalen buizen volgens GW 541 en EN 10312.

Alle NiroSan® Gas perskoppelingen worden vervaardigd uit het materiaal 1.4404 / AISI 316L en 1.4408 (fittingen met schroefdraad). Het materiaal 1.4404 / AISI 316L bevat een verhoogd molybdeen gehalte van ≥ 2,3 % molybdeen en een gereduceerd koolstofgehalte in vergelijking met het gebruikelijke 1.4401. Daardoor is het materiaal niet enkel gelijkwaardig, maar onderscheidt het zich door de aanzienlijk hogere corrosiebestendigheid.

Het NiroSan® Gas installatiesysteem voor brandbare gassen volgens DVGW G 260 en voor binnentoepassingen volgens DVGW G 600 (TRGI) of DVFG TRF-2012, NBN 51-003 en zijn getest en gecertificeerd volgens DVGW G5614 door DVGW, KVBG, BSI en alle grote Europese certificeringsinstituten.

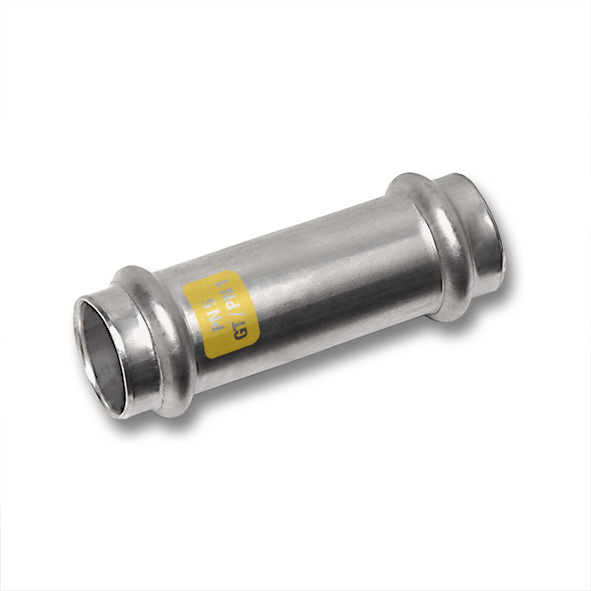

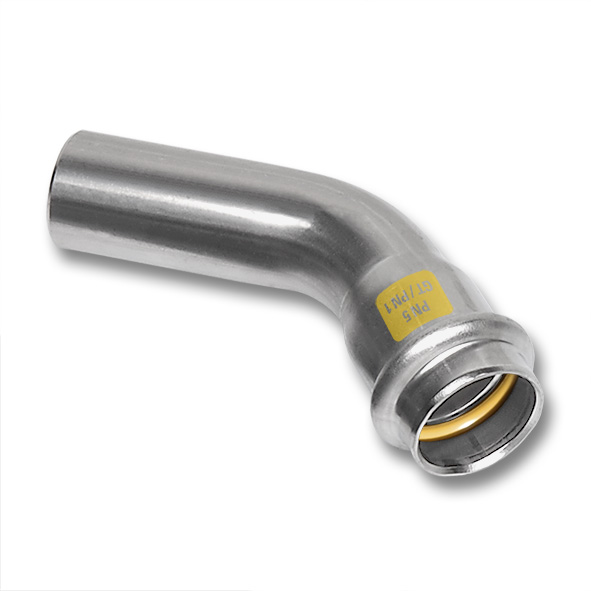

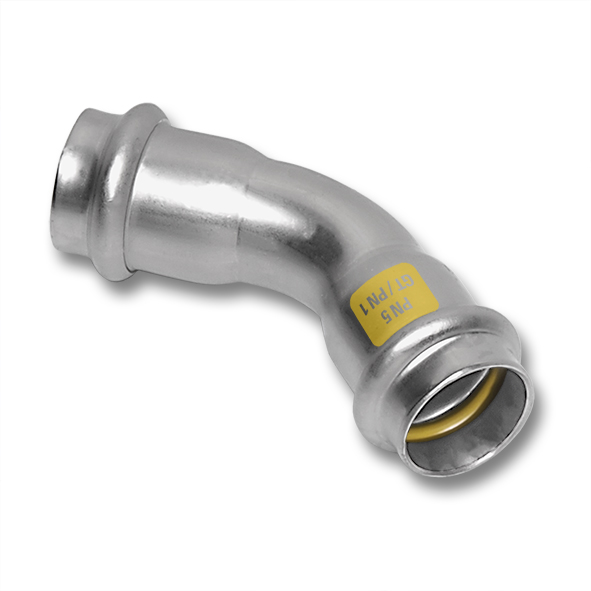

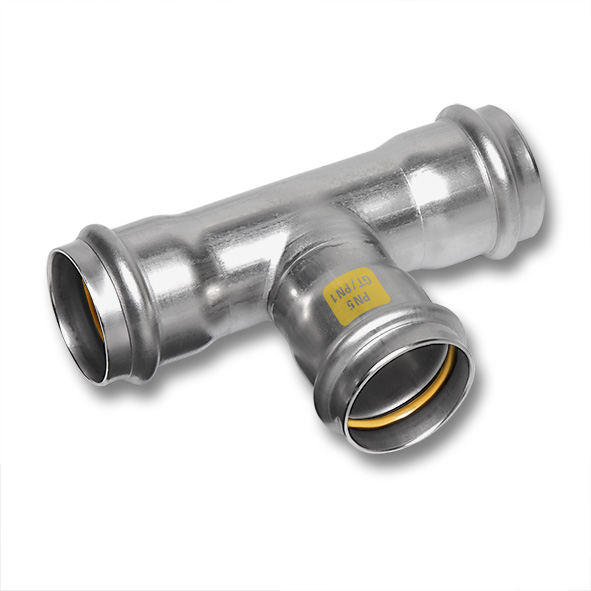

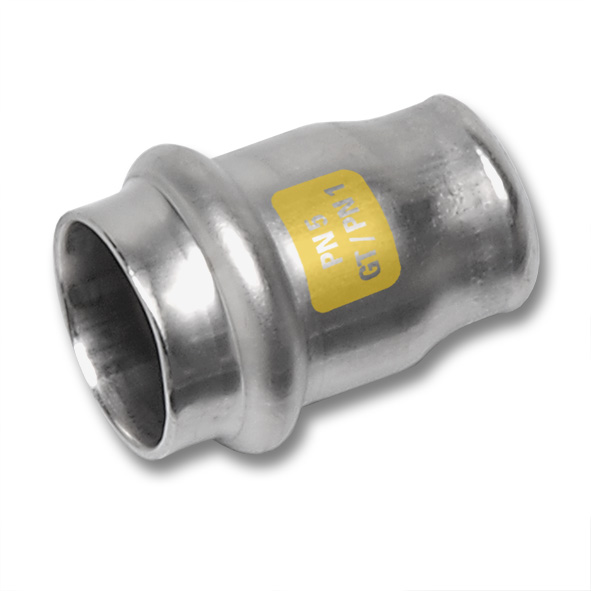

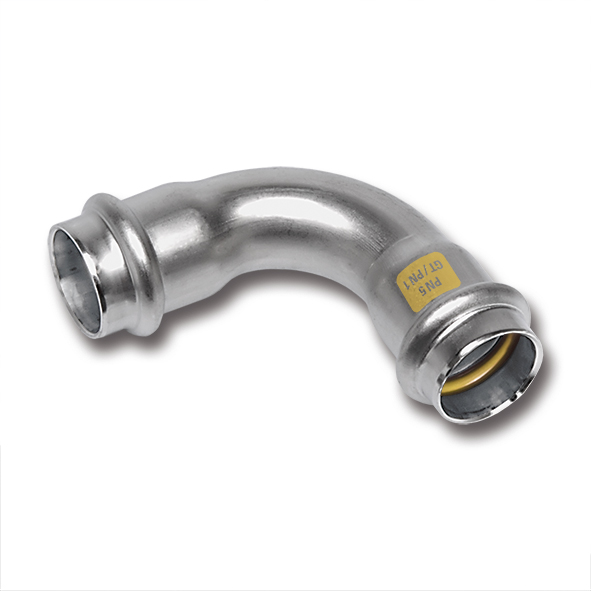

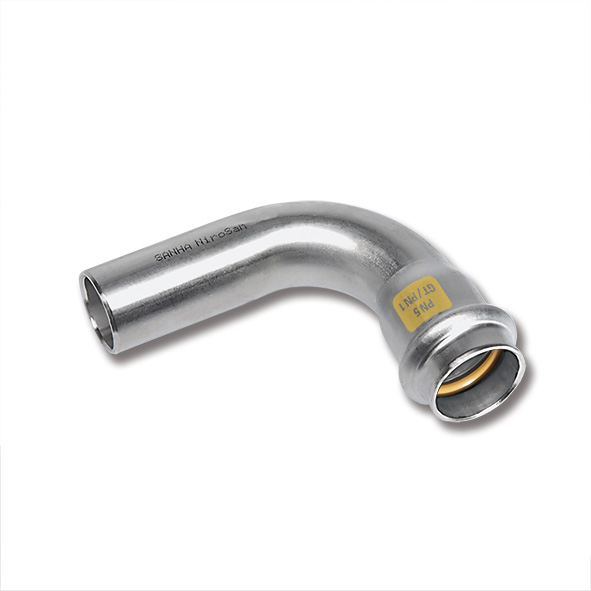

NiroSan® Gas persfittingen met gele HNBR afdichtring zijn gemarkeerd met een gele "PN5, GT/PN5”.

Operationele condities voor het NiroSan® Gas perssysteem
Brandbare gassen, d ≤ 168,3 mm
Werkdruk	5 bar
Operationele temperatuur NiroSan® Gas persfittingsysteem met gele HNBR-Dichtring	-20 °C - +70 °C
Draadtype: Aansluitschroefdraad R/Rp-draad volgens EN 10226, Bevestigingsdraad (moer): G-draad volgens ISO 228
Technische gassen (niet giftig, niet brandbaar), d ≤ 54 mm
Werkdruk	16 bar
Operationele temperatuur NiroSan® Gas persfittingsysteem met gele HNBR-Dichtring	-30 °C - +100 °C
Draadtype: Aansluitschroefdraad R/Rp-draad volgens EN 10226, Draadtype voor montage: G-draad volgens ISO 228 (geen vlakke pakking toegestaan), Toepassingen in het gebied van werkblad G260: max. 5 bar

Features

combipress® =

Gereedschapscompatibiliteit: Verpersbaar met persbekken of perskettingen met SA, V en M origineel-profiel tot 54 mm en daardoor geen risico dat het gereedschap wordt verwisseld op de bouwplaats
Onverperst ondicht (=gecertificeerde geforceerde lekkage voor het persen) gecombineerd met
Push & Stay: Gripfunctie voor een eenvoudige, veilige montage in elke positie

Snelle montage, brandveiligheid

Een snelle, tijdbesparende en brandveilige installatie door het koudverpersen op roestvrij stalen buizen. Daardoor zijn NiroSan® installatiesystemen zeer geschikt voor renovaties.

Hoge corrosiebestendigheid

Het premiummateriaal 1.4404 (AISI 316L) en de uiterst zuiver en gepassiveerd oppervlakte van buizen en fittingen, zorgen voor een hoge weerstand tegen corrosie.

Grote flexibiliteit

Omvangrijk portfolio van 15 naar 168,3 mm beschikbaar
Veilige, permanente verbinding met NiroSan® roestvrij stalen buizen:
- NiroSan® (1.4404 / 316L), EN 10088, TIG gelast, gereduceerd koolstofgehalte en een verhoogd molybdeen gehalte ≥ 2,3 % voor een verhoogde corrosiebestendigheid

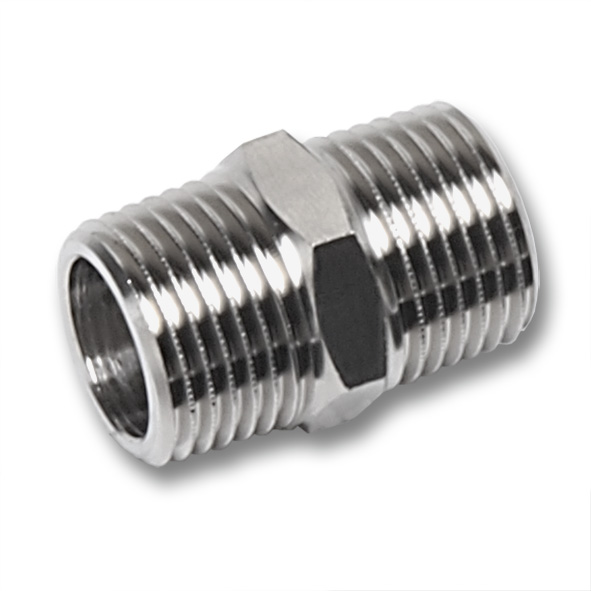

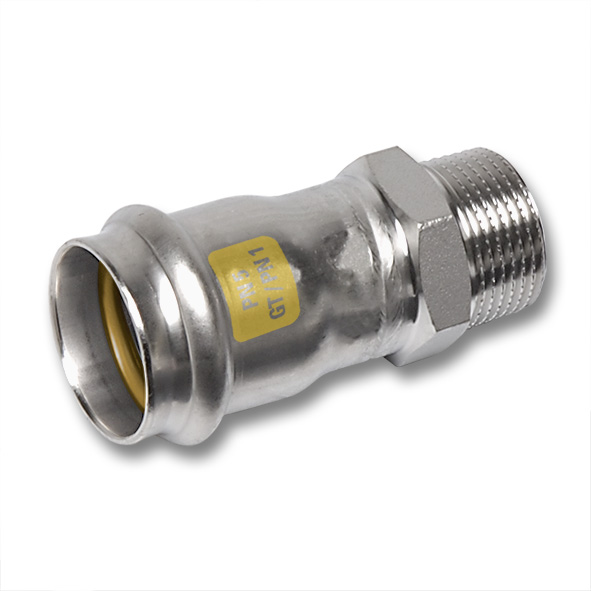

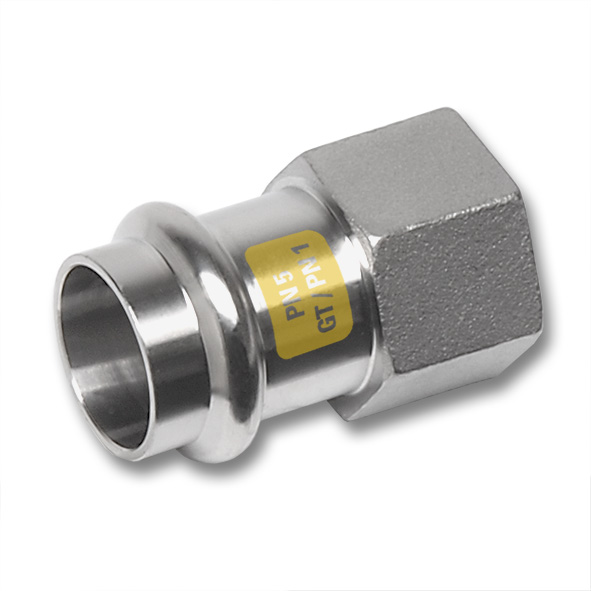

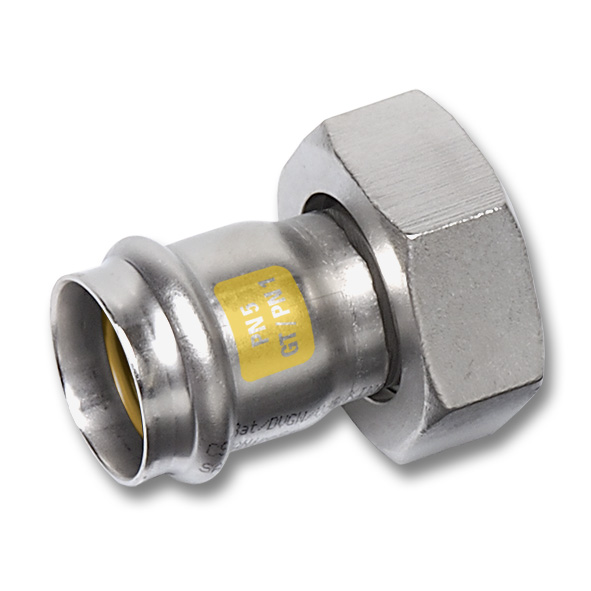

Overgangsfittings met schroefdraad volgens EN 10226 of ISO 7/1 Type R en Rp

Toepassingsbereik

Natuurlijke gassen

Vloeibaar gas

Brandbare gassen

Biogassen

Waterstof

Scheepsbouw

Meer toepassingen op aanvraag.

Certificeringen

Land	Certificeerder	Download
		NiroSan® Gas KVBG (BEL)
		Allgemeines Bauaufsichtliches Prüfzeugnis (Decken)
		Allgemeines Bauaufsichtliches Prüfzeugnis (Wände)
		NiroSan® + NiroSan® Gas + NiroSan® Industry + ECO pipes \| DNV GL (global)
		NiroSan® + NiroSan® Gas + NiroSan® Industry \| DNV GL (global)
		NiroSan® Gas \| H2ready®
		NiroSan® Gas \| H2ready® (EN)
		NiroSan® Gas DVGW (GER)
		NiroSan® Gas \| UA (UKR)
		NiroSan® Gas \| ÖVGW (AUT)
		NiroSan® Gas \| TSU (SVK)
		NiroSan® \| SZU (CZE)
		NiroSan® Gas + SANHA®-Press Gas (STO) \| SZU (CZE)
		NiroSan® + NiroSan® Gas + NiroSan® Industry \| ABS (global)
		NiroSan® + NiroSan® Gas + NiroSan® Industry \| FM global
		NiroSan® Gas + Industry + SF \| Lloyd's Register (global)
		NiroSan® Gas \| Kitemark (UK)
		NiroSan® Gas \| SVGW (SUI)

Referenties

Land	Referentie	Product
	Kuwait Institute of Scientific Research (KISR)	NiroSan® Gas \| Roestvrij staal
	Kuwait Institute of Scientific Research (KISR)	NiroSan® Gas \| Roestvrij staal
	Neubau Fa. Blau	NiroSan® Gas \| Roestvrij staal, NiroSan® \| Roestvrij staal, 3fit®-Press \| Silicium brons & PPSU, Warmteverdelers, PURAPRESS® \| Loodvrij siliciumbrons, SANHA®-Press \| Koper, SANHA®-Therm \| Koolstofstaal
	Bandiana Defence Barracks, Victoria	NiroSan® Gas \| Roestvrij staal
	Glencore Xstrata, McArthur River Base mine	NiroSan® Gas \| Roestvrij staal, NiroSan® Industry \| Roestvrij staal, NiroSan® \| Roestvrij staal
	Port Keats Wadeye Power Station, Northern Territory	NiroSan® Gas \| Roestvrij staal, NiroSan® Industry \| Roestvrij staal, Soldeerfittingen "SA 5000" \| Koper, Soldeerfittingen "SA 5000"
	Puckapunya Defence Base, Victoria	NiroSan® Gas \| Roestvrij staal
	Robertson Barracks, Northern Territory	NiroSan® Gas \| Roestvrij staal, NiroSan® Industry \| Roestvrij staal, NiroSan® \| Roestvrij staal, NiroSan® SF \| Roestvrij staal
	ASCO Industries, Zaventem	NiroSan® Gas \| Roestvrij staal, NiroSan® Industry \| Roestvrij staal, NiroSan® \| Roestvrij staal
	Fontaine Faculté Universitaire, Gembloux	NiroSan® Gas \| Roestvrij staal, NiroSan® \| Roestvrij staal
	Fontaine, Faculté Université de Gembloux	NiroSan® Gas \| Roestvrij staal, NiroSan® \| Roestvrij staal
	Riverview, Nieuwpoort	NiroSan® Gas \| Roestvrij staal, SANHA®-Therm \| Koolstofstaal
	Alter Güterbahnhof, Freiburg	NiroSan® Gas \| Roestvrij staal, NiroSan® \| Roestvrij staal, 3fit®-Press \| Silicium brons & PPSU, Warmteverdelers, PURAPRESS® \| Loodvrij siliciumbrons, SANHA®-Press \| Koper, SANHA®-Therm \| Koolstofstaal, NiroTherm® \| Roestvrij staal
	Lagerhalle, Berlin	NiroSan® Gas \| Roestvrij staal
	Rote Kaserne, Frankfurt (Oder)	NiroSan® Gas \| Roestvrij staal
	Scandlines, Hamburg	NiroSan® Gas \| Roestvrij staal, NiroSan® Industry \| Roestvrij staal, NiroSan® \| Roestvrij staal
	Metropolitan University, Manchester	NiroSan® Gas \| Roestvrij staal, NiroSan® \| Roestvrij staal, SANHA®-Press \| Koper, SANHA®-Press Gas \| Koper en koperlegering
	Sahara Force India Racing, Brands Hatch	NiroSan® Gas \| Roestvrij staal, NiroSan® \| Roestvrij staal
	Kita Maison Raileis, L-Schifflingen	NiroSan® Gas \| Roestvrij staal
