Raccordi SA 5000

Descrizione del sistema

Le Serie di prodotto SANHA®- 4000 e 5000 a marchio "SA" comprendono i raccordi a saldare e di transizione per tubi in rame secondo ch UNI EN 1057 e UNI EN 13348, per brasatura forte e dolce. Tutti i prodotti sono certificati dal DVGW secondo GW 6 e 8 e dalla Gütegemeinschaft Kupferrohr e.V. secondo RAL RG 641/4, ed hanno ricevuto il sigillo di qualitá RAL.

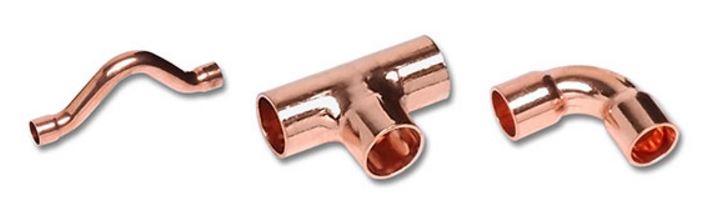

I raccordi a saldare per capillarità SANHA®- sono prodotti in rame Cu-DHP, CW024A (pezzi estrusi) e in lega di rame CC499K (pezzi filettati, pezzi microfusi) e rispondono ai requisiti della norma UNI EN 1254.

Massime pressioni di esercizio per tubazioni in rame congiunte con raccordi a saldare per capillaritá SANHA®
Tecnica di giunzione	Temperatura di esercizio	Diametro esterno del tubo
		6...28 mm	35...54 mm	64...159 mm
Saldatura debole	30 °C	45 bar	25 bar	16 bar
	65 °C	25 bar	16 bar	16 bar
	110 °C	16 bar	10 bar	10 bar
Saldatura forte	30 °C	45 bar	25 bar	16 bar
	65 °C	25 bar	16 bar	16 bar
	110 °C	16 bar	10 bar	10 bar
Filettatura: Filetti di attacco R/Rp secondo EN 10226, Filetti di fissaggio (dado): G secondo ISO 228

Molteplici Vantaggi

Installazione rapida e sicura grazie alla tenuta garantita dall'accoppiamento dei filetti e alle tolleranze di produzione ridotte. Filettatura R/Rp secondo UNI EN 10226 e ISO7/1
Ottimale resistenza alla corrosione ed igiene elevata grazie al basso contenuto di carbonio (<0,5 mg C / dm²)
Ampio assortimento da 6 mm a 159 mm

Ambiti d'applicazione

Acqua potabile

Riscaldamento/Raffreddamento

Sistemi di refrigerazione

Gas medicali

Impianti a gas

Sistemi solari

Aria compressa

Gas tecnici

Altre applicazioni su richiesta.

Certificati

Nazione	Certificatore	Download
		SA 5000 \| AFNOR (FRA)
		SA 5000 \| DVGW (GER)
		SA 5000 \| RAL (GER)
		SA 5000 \| TIFQ (ITA)
		SA 5000 \| KIWA (NED, English version)
		SA 4000 + 5000 \| PZH (POL)
		SANHA®-Press + SANHA®-Press Solar + SA 5000 \| PZH (POL)
		SA series 4000 + 5000 \| Kitemark (UK)
		SA 4000 + 5000 \| SZU (CZE)
		SA Serie 4000 + 5000 \| TSU (SVK)
		SA Serie 4000 + 5000 \| SVGW (SUI)
		SA Serie 4000 + 5000 \| UA (UKR)
		Serie 4000/5000 + SANHA®-Press + 3fit®-Push + SANHA®-Therm \| UC (UKR)
		Serie 4000 + 5000 \| EMI-NME (HUN)

Riferimenti

Paese	Reference	Prodotto
	BT Rangers & Government, Northern Territory	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 5000", SANHA®-Therm Industry \| Acciaio al carbonio
	Port Keats Wadeye Power Station, Northern Territory	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 5000", NiroSan® Gas \| Acciaio inox, NiroSan® Industry \| Acciaio inox
	PowerWater, Ramingining, Northern Territory	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, SANHA®-Press Solar \| Rame, Raccordi per saldatura di testa "SA", NiroSan® \| Acciaio inox
	AZ Dalta, Rumbeke	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	AZ Groeninge, Kortrijk	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	AZ Sint, Nicolaas	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	Mont Legia, Luik	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	Rijnstate Ziekenhuis, Arnhem	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	Sint Andries, Tielt	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	St. Jan, Brugge	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
	MT Medizin und Technik GmbH, Oschatz	Raccordi a saldare "SA 5000" \| Rame, Raccordi a saldare "SA 4000" \| Rame, Raccordi a saldare "SA 5000"
